Інженерна досконалість: розуміння принципів блоків гідравлічних клапанів

У сфері живлення гідравлічної рідини блок гідравлічних клапанів — це мозок, який контролює тиск, потік і напрямок гідравлічної рідини для здійснення правильного переміщення приводу в потрібне положення, як визначено програмою.

1. Класифікація та функціональність

Гідравлічні регулюючі клапани можна розділити на три типи регулюючих клапанів: напрямні регулювальні клапани, клапани регулювання тиску, клапани регулювання потоку. Вони, у свою чергу, забезпечують контроль над трьома основними контурами будь-якої гідравлічної системи: керування напрямком, регулювання тиску, керування швидкістю. Ці клапани можуть бути організовані як різьбові клапани, клапани, встановлені на плиті, або картриджні клапани.

2. Анатомія двоходового картриджного клапана

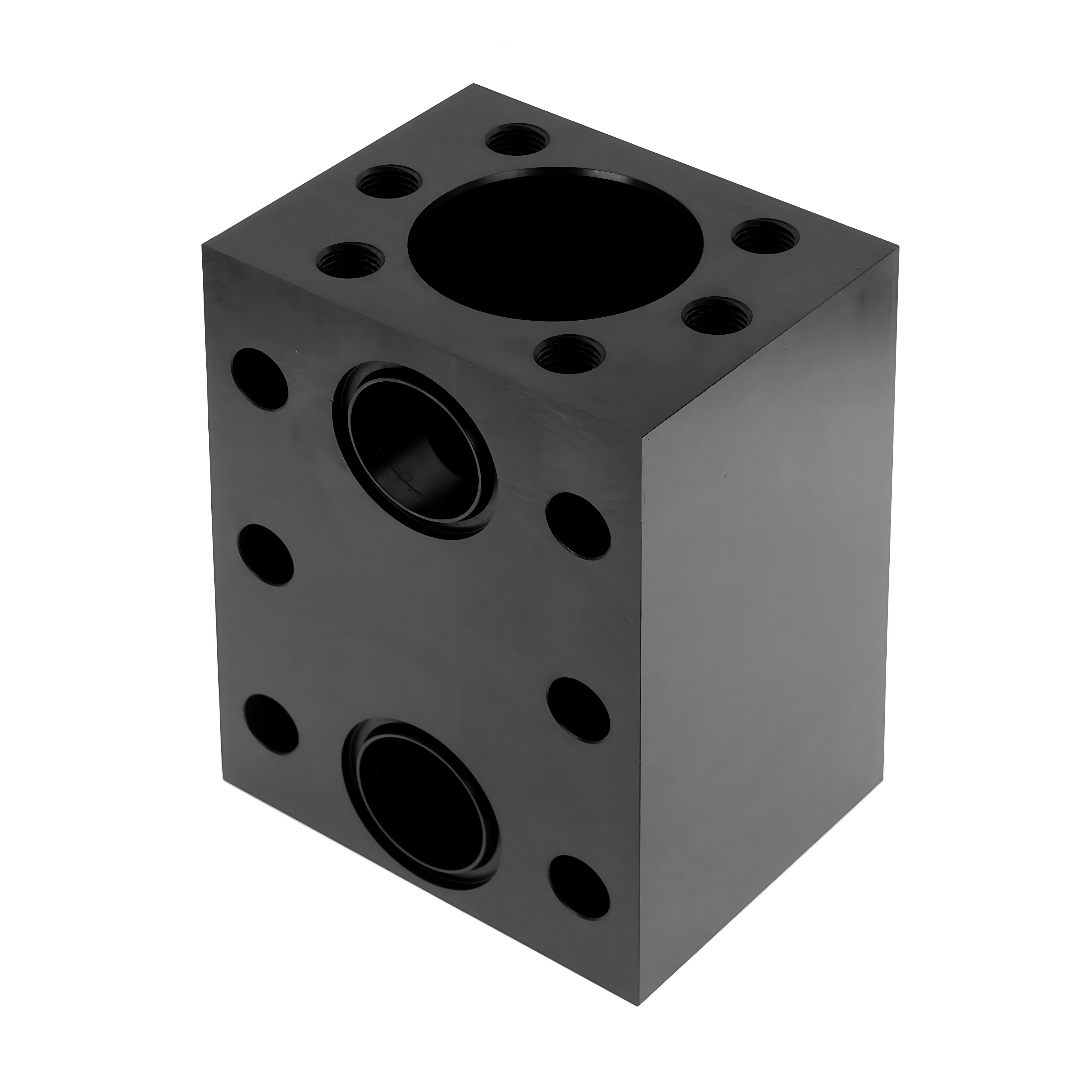

Як один із провідних виробників прецизійної обробки, Difon спеціалізується на комплексному виробництві двоходових картриджних клапанів, які можна знайти в наступних сегментах: вставка, що складається з золотника, втулки, пружини та ущільнень. Це головка клапана, яка керує основним масляним контуром. Кришка керування утримує мініатюрні пілотні елементи та надійно закріплює вставку між пілотним керуванням і головною камерою керування. Пілотний клапан, встановлений на кришці для управління більшою головною золотницею. Як правило, це електромагнітні напрямні клапани, сумісні зі стандартом ISO, або пропорційні клапани тиску. Інтегрований блок колектора містить усі перераховані вище компоненти та керує внутрішнім зв’язком масляних контурів, які є дуже складними.
