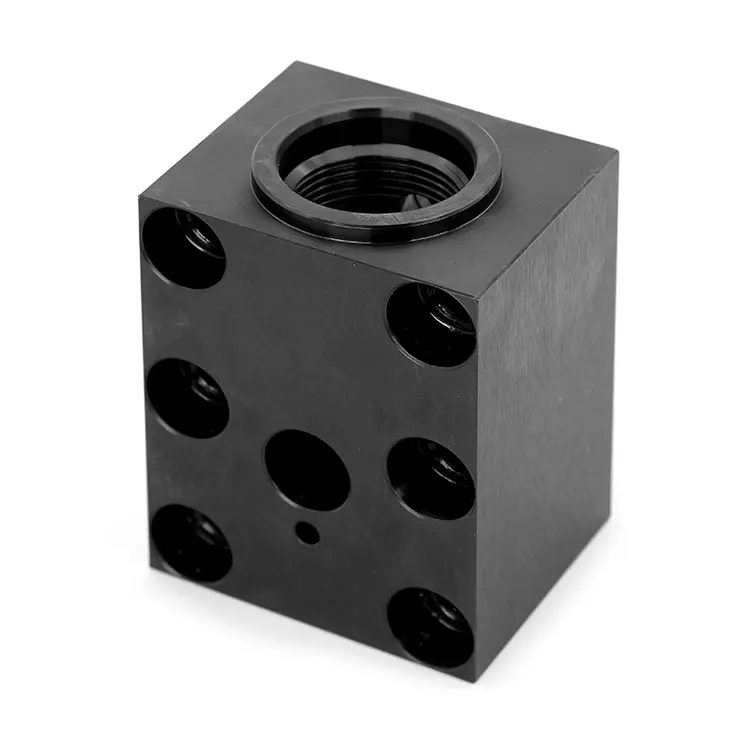

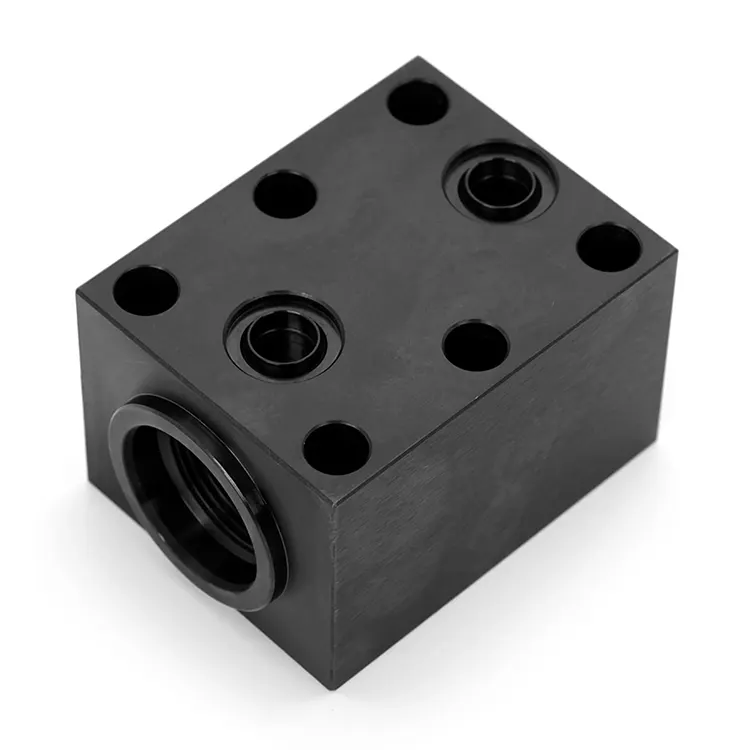

Гідравлічний клапанний блок

Прецизійна обробка блоків гідравлічних клапанів на Difon Machinery

Виробники, які виробляють сільськогосподарську техніку, гірничошахтне обладнання та промислові гідравлічні системи, часто потребують надійних гідравлічних блоках клапанів. Ці блоки містять кілька портів клапанів, контролюють потік рідини та підтримують постійний тиск у системі. Difon Machinery Co., Ltd. — професійна фабрика, яка виготовляє блоки гідравлічних клапанів на замовлення. Наш основний навик — точна обробка цих блоків клапанів — ми можемо отримати допуски на розміри до 0,002 мм. Ця точність є ключовою для зупинки витоків рідини, забезпечення правильного розташування клапанів і запобігання падінням тиску у високопродуктивних гідравлічних системах. Ми також не просто виготовляємо деталі — ми допомагаємо в усьому, від виготовлення заготовок із сировини до обробки поверхні (наприклад, анодування, цинкування чи пасивування). Це спрощує ланцюжок поставок, тому вам не доведеться працювати з кількома постачальниками. Якщо ви обираєте компанію Difon як власну фабрику гідравлічних блоків клапанів, ви отримуєте партнера, який перетворює унікальні потреби вашої системи в довговічні, точні блоки. Потрібно 10 прототипів для тестування? Або 1000+ для масової збірки? Ми можемо впоратися з обома — незалежно від того, чи ваша система призначена для шахтного обладнання високого тиску чи невеликих сільськогосподарських машин. Минулого року клієнт майнінгу повідомив нам, що їхні старі блоки клапанів витікають так сильно, що їм доводиться зупиняти роботу двічі на місяць — наші прецизійні блоки скорочують цей час простою до нуля.

Блоки клапанів Difon Hydraulic є «центром» гідравлічних систем. Навіть невеликі помилки в специфікаціях блоку клапанів можуть вам дорого коштувати. Канавка ущільнення, яка завелика лише на 0,003 мм, може спричинити витік гідравлічної рідини. Це означає часте технічне обслуговування, а для зовнішнього обладнання, наприклад сільськогосподарських тракторів, це може завдати шкоди навколишньому середовищу. Масляний канал, просвердлений на 0,005 мм поза центром, може збурювати рідину. Це робить систему менш ефективною та використовує більше палива в кар’єрних вантажівках. Багато постачальників генериків не можуть досягти цих жорстких допусків. Вони використовують старі інструменти для обробки, які не можуть впоратися зі складними багатопортовими конструкціями сучасних блоків клапанів, або пропускають важливі перевірки після обробки. У Difon ми ставимося до кожного блоку клапанів так, ніби це критично важливо для вашої роботи. По-перше, ми працюємо з вашою групою інженерів, щоб дізнатися характеристики вашої системи: максимальний тиск (до 40 МПа для важкого використання), густину рідини та спосіб її з’єднання з насосами, циліндрами та контрольними клапанами. Потім ми налаштовуємо наш процес обробки, щоб задовольнити ці потреби. Наприклад, якщо ваш блок клапанів призначений для невеликого сільськогосподарського обприскувача (де мало місця), ми зробимо блок меншим, щоб він містився, але збереже необхідні масляні канали та порти клапанів без втрати продуктивності.

Наша гарна репутація як надійного виробника блоків гідравлічних клапанів Difon походить від двох речей: ми використовуємо передові точні інструменти для обробки та знаємо, як працювати з різними матеріалами. Ми вибираємо сировину на основі середовища вашої системи та потреб у продуктивності — кожен матеріал має баланс між міцністю, стійкістю до корозії та легкістю обробки. У таблиці нижче наведено наш вибір основних матеріалів і те, як ми регулюємо нашу обробку, щоб вони працювали найкраще:

Ми використовуємо п’ятиосьові обробні центри з ЧПК для виготовлення цих блоків гідравлічних клапанів Difon—багато інших виробників блоків клапанів, які спеціалізуються на замовлення, досі використовують тривісні машини. П’ятиосьові верстати дозволяють нам охопити всі сторони клапанного блоку одним рухом — не потрібно знову і знову затискати його, що зазвичай спричиняє помилки вирівнювання. Наприклад, під час обробки клапанного блоку з 8 клапанними отворами, 6 внутрішніми масляними каналами (шириною від 4 мм до 18 мм) і 12 монтажними отворами п’ятиосьовий верстат обертає блок на двох осях (A і C), одночасно переміщуючи різальний інструмент уздовж осей X, Y, Z. Це гарантує, що кожен порт просвердлений, просвердлений і нарізаний точно відповідно до конструкції. Він також забезпечує гладкість кожного масляного каналу (Ra ≤ 0,8 мкм), щоб зменшити тертя рідини. Ми також використовуємо монітори інструментів у реальному часі: датчики на машині відстежують, наскільки зношені інструменти та яку силу вони використовують. Якщо інструмент занадто зношений, машина регулює налаштування або сповіщає операторів. Це зупиняє «дрейф інструменту» — поширену причину, через яку допуски йдуть неправильно — і гарантує, що кожен блок клапанів у партії є узгодженим.

[Вставте зображення: п’ятиосьовий обробний центр з ЧПК Difon обробляє блок гідравлічного клапана 20CrNiMo, на якому показано, як шпиндель верстата має доступ до глибокого внутрішнього масляного каналу — із цифровим відображенням, що відображає допуск 0,002 мм]

Хоча точна обробка є нашою основною послугою, ми також допомагаємо у всьому, від виготовлення заготовок до обробки поверхні. Ця додаткова підтримка спрощує вашу роботу. Ми власноруч виготовляємо заготовки із сировини, використовуючи методи, які підходять для кожного матеріалу: для вуглецевої сталі 45# ми використовуємо гаряче кування, щоб зробити метал щільнішим; для нержавіючої сталі ми використовуємо лиття за моделлю, щоб витрачати менше матеріалу (добре для блоків складної форми). Після механічної обробки ми додаємо обробку поверхні залежно від того, що вам потрібно: цинкування (для запобігання іржі на зовнішньому сільськогосподарському обладнанні), анодування (для легких невеликих блоків клапанів у промисловій автоматизації) або пасивування (для блоків з нержавіючої сталі в безпечних для харчових продуктів місцях). Ця універсальна послуга означає, що ви отримуєте повністю готовий клапанний блок, готовий до складання — не потрібно координувати дії між виробниками заготовок, механічними цехами та компаніями, що займаються опорядженням.

На нашому спеціальному заводі блоків гідравлічних клапанів ми проводимо багато перевірок, щоб виявити навіть незначні помилки, перш ніж ви отримаєте запчастини. По-перше, ми перевіряємо сировину: кожна партія сталі або нержавіючої сталі перевіряється на її хімічний склад (за допомогою спектрометра з прямим зчитуванням) і на її міцність (міцність на розрив, твердість), щоб переконатися, що вона відповідає галузевим стандартам. Під час обробки ми перевіряємо кожні 10 деталей за допомогою цифрового мікрометра та оптичного компаратора. Ми перевіряємо такі розміри ключів, як діаметр порту та ширина канавки ущільнення. Після обробки ми використовуємо координатно-вимірювальну машину (CMM) із діапазоном 1,5 м × 1 м × 0,8 м для сканування всього блоку клапанів — вона фіксує понад 50 000 точок даних для порівняння з вашим 3D-проектом. Для тестування на герметичність (надзвичайно важливо для гідравлічних частин) ми використовуємо детектор витоків на гелієвому мас-спектрометрі — він більш чутливий, ніж звичайні випробування тиском. Ми перевіряємо кожен блок під тиском, що в 1,5 рази перевищує максимальний тиск вашої системи, і витримуємо його протягом 60 хвилин, щоб переконатися, що рідина не витікає. Кожен блок, який проходить ці перевірки, отримує унікальний серійний номер, пов’язаний із нашою виробничою базою даних, щоб ви могли відстежувати кожен крок.

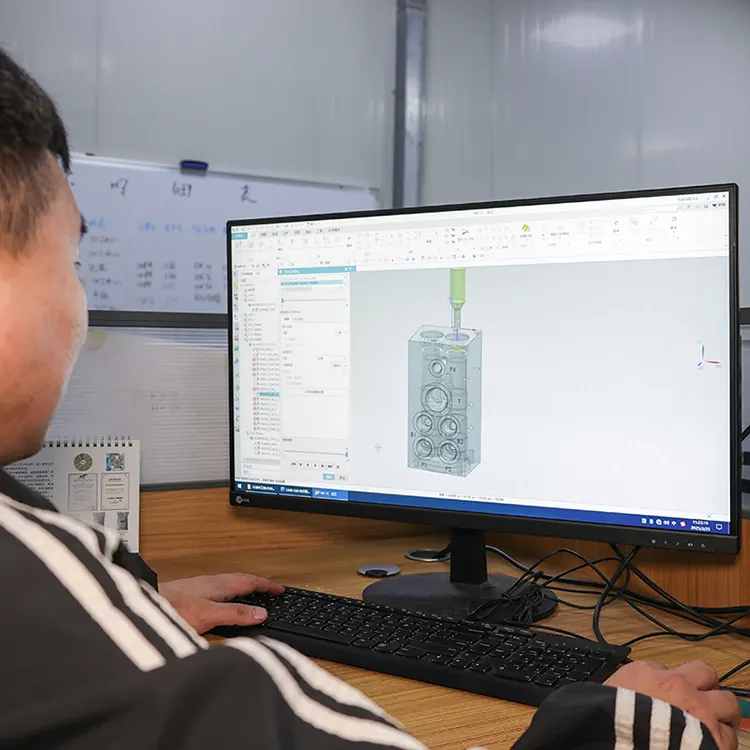

Чим Difon відрізняється від інших виробників блоків гідравлічних клапанів? Ми працюємо з вами, щоб вирішити проблеми дизайну. Багато клієнтів приходять до нас із ранніми конструкціями, які важко обробляти, наприклад із блоком клапанів із надто глибоким масляним каналом, щоб зробити його точно. Наші інженери допомагають вам налаштувати конструкцію: одного разу ми відкоригували кут проходу, щоб без проблем досягти допуску, і це позбавило клієнта переробки 200 деталей. Для клієнтів, які виготовляють нові гідравлічні системи, ми виготовляємо швидкі прототипи: ми можемо виготовити один клапанний блок за 3–5 робочих днів на нашій дрібносерійній лінії. Це дає змогу перевірити придатність, функціональність і продуктивність перед виготовленням партії. Ми також допомагаємо після доставки: наша технічна команда відповідає на запитання, наприклад, наскільки затягнути кріпильні болти або яку рідинну фільтрацію використовувати для захисту внутрішніх проходів. Для довгострокових клієнтів ми зберігаємо ваші проектні файли та параметри обробки в безпечній базі даних. Після повторного замовлення ми можемо розпочати виробництво протягом 48 годин — і кожна партія така ж хороша, як і попередня.

Ми в Difon Machinery Co., Ltd. вважаємо, що надійний блок гідравлічних клапанів забезпечує хорошу роботу гідравлічної системи. Як спеціальна фабрика гідравлічних блоків Difon, ми використовуємо точну механічну обробку (допуск до 0,002 мм), наскрізну підтримку та спільне проектування, щоб виготовляти деталі, які відповідають вашим потребам — чи то для сільського господарства, гірничої промисловості чи промисловості. Ми не просто продаємо блоки клапанів; ми будуємо партнерські стосунки, які допомагають вашому бізнесу працювати легше. Хочете поговорити про потреби в блоці гідравлічних клапанів? Попросити прототип цитати? Або прийти подивитися на нашу фабрику? Зв'яжіться з нашою командою. Ви можете спостерігати за роботою наших точних верстатів і як ми перевіряємо кожну деталь — жодних коротких шляхів, лише блоки клапанів, які не течуть, не ламаються та забезпечують роботу вашого обладнання.
