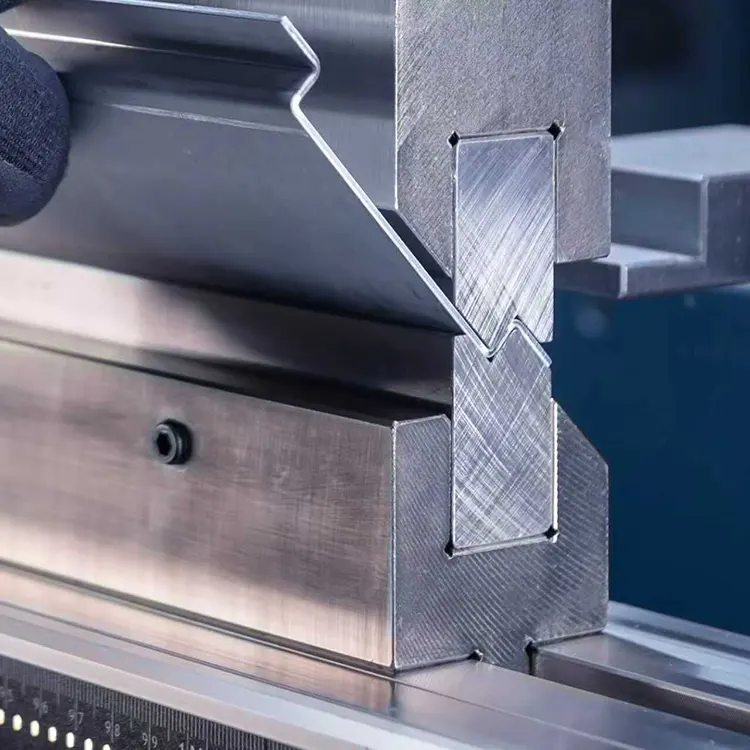

Офсетне згинання листового металу

Згинання деталей з ЧПУ для офсетного згинання листового металу на Difon Machinery

Виробникам таких галузей, як корпуси для електронного обладнання, промислові шафи та рами для медичних пристроїв, часто потрібні деталі з листового металу з точним контрольованим зсувом. Ці деталі заповнюють проміжки між невідповідними поверхнями складання або створюють структуровані відстані для внутрішніх компонентів. Difon Machinery спеціалізується на послугах точного офсетного згинання листового металу, які вирішують проблеми вирівнювання. Ми пропонуємо індивідуальні та напівспеціальні рішення для офсетного згинання для таких застосувань, як ступінчасті опори для електронних кронштейнів, зміщені розділювачі шаф, монтажні пластини для медичних пристроїв у шаховому порядку тощо. Кожна деталь виготовлена ​​за допомогою вдосконаленої технології згинання з ЧПК для досягнення точних розмірів зміщення та незмінних кутів. Це гарантує, що вони безперебійно впишуться у ваші існуючі складальні лінії. У партнерстві з Difon для ваших офсетних деталей ви усуваєте потребу в ручному регулюванні або складанні кількох компонентів, оптимізуючи свій виробничий процес. Це призводить до покращеної підгонки продукту, функціональності та пришвидшення часу складання.

Офсетне згинання листового металу — це не просто тип стандартного згинання — це спеціалізований процес для вирішення поширеної виробничої проблеми: вирівнювання деталей з поверхнями, які не розташовані на одній площині. Візьмемо електронний пристрій: йому може знадобитися кронштейн, який зміщує друковану плату на 10 мм над металевим корпусом, щоб уникнути проблем з нагріванням. Для промислової шафи може знадобитися розділювач зі зміщенням 5 мм для встановлення ущільнювальної прокладки. Для роботи з наявним обладнанням для медичного візка може знадобитися монтажна пластина зі зміщенням 3 мм. Стандартні послуги зі згинання часто не відповідають цим точним вимогам. Вони виготовляють деталі з різною глибиною або кутом зміщення, що змушує вас коригувати на місці, втрачаючи час і ризикуючи пошкодженням деталі. На фабриці офсетного згинання Difon ми не просто «згинаємо деталі зі зміщенням». Ми розробляємо кожне зміщення відповідно до ваших конкретних потреб у складанні. Процес починається з аналізу взаємодії деталі з іншими компонентами: який зазор вам потрібен між поверхнями? Чи буде зміщення зберігати вагу чи просто додавати інтервал? Чи потрібно зміщення вирівнювати з попередньо просвердленими отворами? Цей підхід, орієнтований на складання, гарантує, що кожна офсетна деталь, яку ми постачаємо, досягає першої посадки. Без переробок, без затримок у вашому виробничому графіку.

Наша послуга офсетного згинання листового металу починається з трифазного робочого процесу, зосередженого на точності та сумісності. Процес починається з детального аналізу ваших вимог до компенсації. Стандартне згинання зосереджується лише на розмірах деталей, але для офсетного згинання листового металу потрібно відобразити весь контекст складання деталі. Наприклад, якщо вам потрібен зсувний кронштейн для 19-дюймової серверної стійки, наша команда інженерів спочатку перевірить внутрішній розмір стійки, яку вагу витримає кронштейн і де наявні монтажні отвори. Потім ми використовуємо програмне забезпечення 2D CAD, щоб створити «офсетний проект». Це не просто перелік довжини, ширини та глибини зміщення деталі — це також позначення опорних точок для вирівнювання з іншими компонентами. План містить ключові деталі: «напрямок зсуву», «допуск зміщення» та «послідовність згину». Для складних деталей із кількома зміщеннями, як-от перегородка шафи з вертикальним і горизонтальним зсувами, ми робимо 3D-візуалізацію. Вони показують, як деталь підійде до остаточної збірки, тому ми виявляємо проблеми з вирівнюванням до початку виробництва. Цей етап відображення гарантує, що процес офсетного згинання відповідає вашим унікальним потребам у складанні, а не лише загальним правилам.

Після того, як креслення зсуву виконано, ми переходимо до багатоосьового згинання з ЧПУ для точного зміщення. На цьому етапі використовується наше спеціалізоване обладнання, щоб гарантувати точність. Основні 3-осьові згинальні верстати з ЧПК мають проблеми з послідовним контролем зсуву, але ми використовуємо 6-осьові. Вони мають подвійний задній калібр і датчики моніторингу зсуву в реальному часі. Вони дозволяють нам налаштувати дві ключові речі для офсетного згинання: «глибину зміщення» та «кут зміщення». Скажімо, ми робимо 5-мм вертикальний офсетний кронштейн із холоднокатаної сталі товщиною 1,5 мм. Система ЧПК дотримується чіткої послідовності: спочатку вона вирівнює металевий лист із основним заднім упором до першої точки згину. Потім він використовує тиск 110 бар, щоб зробити вигин на 90° — це перший крок зсуву. Далі вторинний задній упор зміщує лист по горизонталі на 5 мм. Нарешті, він використовує тиск 105 бар, щоб зробити другий вигин на 90°. Це завершує зміщення, і обидві поверхні залишаються паралельними в межах ±0,05 мм. Цей багатоосьовий контроль усуває «зміщення» — поступове відхилення в глибині, поширене в ручних або базових процесах згинання з ЧПК.

Після виконання зсуву ми проводимо тестування сумісності збірки. Цей крок, який є ключовою відмінністю нашої послуги, базується на розумінні того, що однієї лише точності розмірів недостатньо без сумісності збірки. Це тестування — це не просто перевірка розмірів. Ми копіюємо ваше фактичне середовище складання, використовуючи справжні або копії частин. Наприклад, якщо ви замовили офсетні кронштейни для медичного приладу, ми монтуємо кронштейни на копію рами вашого пристрою. Потім ми прикріплюємо медичний компонент, для якого він призначений, і перевіряємо: чи забезпечує зсув необхідний зазор у 8 мм між рамою та рукояткою? Чи можете ви закріпити компонент, не прикладаючи до нього зусиль або не вирівнюючи кронштейн? Чи збігаються попередньо просвердлені отвори в кронштейні з отворами в рамі? Якщо ми виявимо будь-яке зміщення — навіть невелике, як 0,1 мм — ми регулюємо параметри згинання з ЧПК для решти партії. Можливо, змініть положення заднього упору або тиск на вигин. Ця перевірка в реальному світі гарантує, що ваші офсетні деталі не тільки точні за розмірами, але й оптимізовані для негайної інтеграції.

Забезпечення якості офсетних деталей базується на трьох важливих атрибутах. Ми зосереджуємося на трьох ключових речах: постійна глибина зсуву, паралельність між зсувними поверхнями та вирівнювання з опорними точками складання. Для кожної деталі ми використовуємо лазерний вимірювач відстані, щоб перевірити глибину зсуву в трьох точках. Ми переконаємося, що відхилення по всій частині не перевищує ±0,05 мм. Щоб перевірити паралельність, ми використовуємо прецизійний вимірювач площинності для порівняння двох зміщених поверхонь. Ми відхиляємо будь-яку частину, де зазор між поверхнями перевищує 0,08 мм. Для перевірки вирівнювання ми використовуємо CMM для відображення положення попередньо просвердлених отворів або виїмок відносно зсуву. Ми гарантуємо, що вони відповідають вашому плану в межах ±0,1 мм. Кожна частина, яка проходить ці перевірки, отримує унікальний серійний номер. Це посилання на його виробничі дані для повного відстеження. Це важливо для регульованих галузей, таких як медичне обладнання та авіакосмічна промисловість, де повна відстежуваність і відповідність є обов’язковими.

Ключова відмінність Difon полягає в нашій прихильності до інновацій, орієнтованих на збірку. Ми знаємо, що потреби в компенсації часто змінюються в міру розвитку дизайну вашого продукту. Тому ми пропонуємо «швидку реконфігурацію» для поточних проектів. Якщо вам потрібно змінити зміщення з 10 мм на 12 мм у середині виробництва, наші верстати з ЧПК можуть змінити налаштування менш ніж за 10 хвилин. Базові машини займають понад 30 хвилин — це значно скорочує час простою. Ми також надаємо поради щодо оптимізації компенсації. Якщо для вашого початкового проекту потрібен складний, багатоетапний офсет, який коштує занадто дорого, наші інженери можуть запропонувати простіші форми офсету. Наприклад, минулого місяця клієнт попросив брекет із трьома окремими зміщеннями по 5 мм. Ми переробили його до єдиного зсуву 15 мм із ступінчастими функціями. Це скоротило час виробництва на 25% при збереженні повної сумісності з їх збіркою.

Difon Machinery співпрацює з вами, щоб вирішувати складні завдання, доставляючи більше, ніж просто деталі — ми забезпечуємо бездоганну інтеграцію. Ми зосереджуємось на вирівнюванні складання, точності багатоосьового ЧПК, тестуванні в реальному світі та гнучкій підтримці. Кожна офсетна деталь, яку ми виготовляємо, ідеально вписується у ваш виробничий процес. Це економить ваш час, скорочує відходи та робить ваш продукт надійнішим. Якщо ви створюєте електронні корпуси, промислові шафи чи медичні пристрої, ми готові перетворити ваші потреби в офсетних матеріалах у високоякісні, готові до складання деталі. Готові обговорити, як наш досвід офсетного згинання може принести користь вашому проекту? Попросити зразок деталі? Приходьте подивитися на нашу фабрику? Зв'яжіться з нашою командою. Подивіться самі, як наш процес перетворює листовий метал на прецизійні компоненти, які підвищують ефективність і надійність ваших виробів
