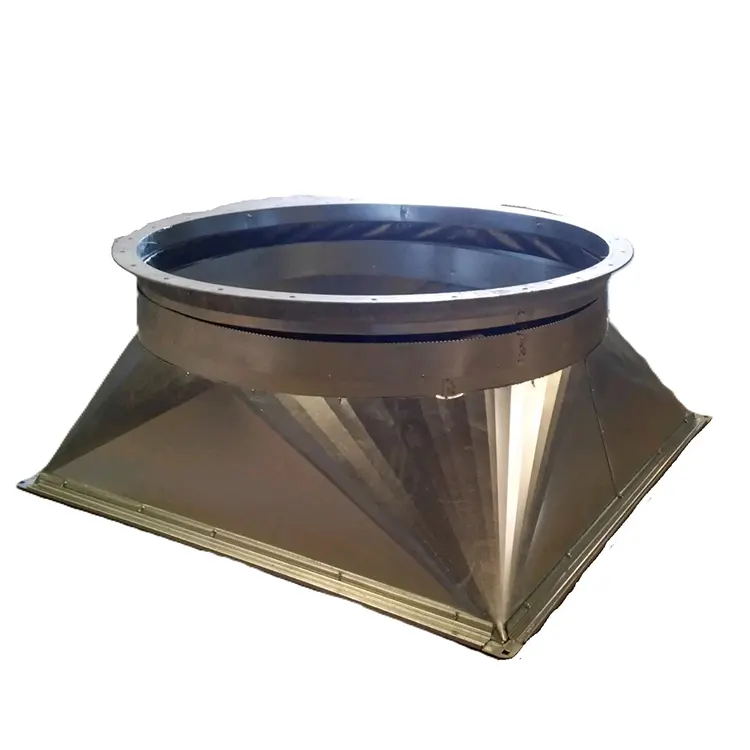

Перехід від квадрата до круглого

Згинання з ЧПУ для деталей з листового металу, що переходять від квадрата до круглого, на Difon Machinery

Виробникам у таких галузях, як системи вентиляції, перекачування хімічних рідин і обладнання для захисту навколишнього середовища, часто потрібні точні деталі переходу від квадрата до круглого. Ці деталі з’єднують квадратні або прямокутні повітроводи/труби з круглими, і вони повинні підтримувати плавний потік повітря, низький опір рідини та запобігати витокам. Difon Machinery Co., Ltd. є надійним постачальником послуг згинання з ЧПК, спеціально розроблених для цього складного застосування формування листового металу. Наші основні пропозиції включають нестандартні та напівнестандартні перехідні частини від квадрата до круглого — від малих для комерційних повітроводів HVAC до великих для промислових трубопроводів передачі хімікатів. Якщо ви купуєте ці перехідні деталі від Difon, ви уникаєте труднощів з’єднання кількох компонентів або використання ручної роботи. Ви також отримуєте партнера, який знає, як ці деталі впливають на загальну ефективність вашої системи та як довго вона служить.

Ці перехідні частини від квадрата до круглого можуть виглядати як прості «з’єднувачі», але їх конструкція та виготовлення безпосередньо впливають на ефективність, безпеку та довговічність вашої системи. У HVAC погано зроблений перехід може спричинити турбулентність повітря — він споживає більше енергії та створює більше шуму. Під час перенесення хімічної рідини нерівні шви або неоднорідна товщина стінки можуть призвести до витоків — це загроза безпеці та відходи. Багатьом постачальникам стандартного листового металу бракує спеціального досвіду для переходів від квадрата до круглого, що часто призводить до компромісів у точності. Спеціалізований процес згинання з ЧПК від Difon спеціально розроблений для подолання унікальних проблем цієї геометрії: він плавно переходить від кутового (квадратного/прямокутного) до вигнутого (круглого), не зморщуючи матеріал, не роблячи його надто тонким або послаблюючи його структуру. Наш процес розроблений для забезпечення як інженерної точності, так і реальної продуктивності. Кожна перехідна частина, яку ми виготовляємо, не лише ідеально підходить до ваших квадратних і круглих компонентів, але й допомагає всій вашій системі працювати краще — незалежно від того, переміщаєте ви повітря, воду чи хімічні рідини.

Виробництво вашої перехідної деталі від квадрата до круглого відбувається за суворим трифазним робочим процесом: проектування, виробництво та фінішна обробка, що забезпечує бездоганну інтеграцію у вашу систему від початку до кінця. Цей робочий процес стосується природної складності форми та починається з детальної оптимізації дизайну. Стандартні деталі для згинання мають прості двовимірні форми, але переходи від квадрата до круглого потребують точного 3D-моделювання. Процес вимагає точного розрахунку «шаблону розвитку» — макета плоского листового металу, який згинається в бажану перехідну форму. У Difon наша інженерна команда використовує сучасне програмне забезпечення CAD для створення 3D-моделей перехідної частини. Потім ми проводимо аналіз кінцевих елементів (FEA), щоб побачити, як матеріал буде діяти при згинанні. Ця симуляція рано виявляє потенційні проблеми. Наприклад, якщо перехід від квадратної труби діаметром 200 мм до круглої труби діаметром 150 мм має надто вузький радіус в одній точці, FEA покаже зморшкуватість матеріалу. Наша команда відкоригує профіль, щоб зробити радіус переходу трохи більшим, щоб метал плавно згинався без напруги. Ми також працюємо з вашою командою, щоб переконатися, що дизайн відповідає потребам вашої системи. Якщо перехід відбуватиметься у високотемпературній системі HVAC, ми відрегулюємо товщину матеріалу, щоб уникнути деформації. Якщо це для корозійних хімікатів, ми виберемо марки сплавів, які краще протистоять пошкодженням. Цей етап проектування є основоположним, а не попереднім — він має вирішальне значення для забезпечення плавного та успішного процесу згинання. Під час нещодавньої взаємодії з клієнтом наш аналіз FEA визначив і усунув потенційну точку витоку в початковому проекті переходу до початку виробництва. Після завершення проектування ми переходимо до сегментованого згинання на основі ЧПК — це найважливіший крок для плавного переходу від квадрата до круглого. Для простих U-подібних або L-подібних згинів потрібні лише одноосьові верстати з ЧПК, а для переходів від квадрата до круглого – багатоосьові. Ці машини можуть регулювати тиск і кути на різних частинах листового металу. Вони мають програмовані задні манометри та датчики контролю кутів у реальному часі. Ось як це працює для типової деталі: скажімо, оцинкована сталь товщиною 1,5 мм переходить від 250 мм квадратної до 200 мм круглої. Спочатку ми завантажуємо плоску модель проявки на робочий стіл машини. Система ЧПК використовує файл 3D-дизайну для відображення 8–12 «згинальних сегментів» — кожен для невеликої частини переходу. Для кожного сегмента машина регулює задній упор, щоб точно позиціонувати метал. Потім він застосовує правильний тиск, щоб зігнути сегмент під певним кутом. Між кожним сегментом датчик кута перевіряє, чи точний згин. Якщо сегмент відхиляється навіть на 0,3°, машина автоматично регулює тиск для наступного. Цей сегментований метод дозволяє уникнути «пам’яті матеріалу», коли метал протистоїть різким змінам форми. Це призводить до плавного безперервного переходу від квадрата до круглого, без різких розривів або деформації матеріалу.

Щоб переконатися, що деталь готова до негайної інтеграції, вона проходить точне калібрування та фінішну обробку швів.\— ці кроки готують перехідну частину квадрата до круглої відразу до використання у вашій системі. Спочатку ми використовуємо лазерний контурний сканер, щоб відобразити всю поверхню деталі. Ми порівнюємо цю карту з оригінальним файлом 3D-проекту, щоб переконатися, що крива переходу є узгодженою, а квадратний кінець відповідає стандартним розмірам повітроводу/труби. Для деталей, які потребують швів, ми використовуємо зварювання TIG для нержавіючої сталі та алюмінію або точкове зварювання для оцинкованої сталі. Потім ми шліфуємо шов, щоб позбутися будь-яких нерівностей, які можуть перешкоджати потоку повітря або рідини. Додатково кожна партія проходить перевірку на відповідність розмірів: ми з’єднуємо перехідну частину зі стандартним квадратним коробом і круглою трубою і перевіряємо тонким щупом наявність зазорів. Якщо будь-який зазор перевищує 0,1 мм, ми регулюємо параметри згинання для наступного набору деталей. Для частин, які несуть рідину, ми додаємо випробування тиском: ми герметично закриваємо деталь, наповнюємо її водою або повітрям і перевіряємо на витоки при 1,2-кратному максимальному робочому тиску вашої системи. Це гарантує відсутність просочування рідини через перехідні шви.

Ключовою перевагою вибору Difon є наш комплексний підхід до забезпечення сумісності системи. Багато клієнтів звертаються до нас із наявними квадратними та круглими компонентами. Вони хвилюються, що спеціальна перехідна частина не підійде до їхніх старих систем. Щоб вирішити цю проблему, ми надаємо послуги «перевірки розмірів» на місці або віддалено. Ми або надішлемо техніка, щоб виміряти ваші наявні повітропроводи/труби, або допоможемо вам виконати вимірювання самостійно за допомогою цифрового штангенциркуля. Потім ми налаштовуємо дизайн перехідної частини відповідно до будь-яких невеликих відмінностей у ваших компонентах. Наприклад, якщо довжина сторони вашого квадратного повітропроводу становить 252 мм, ми змінимо шаблон розгортання, щоб він відповідав, забезпечуючи точне прилягання. Ми також надаємо інструкції з монтажу: до кожного замовлення додається проста інструкція. Він містить чіткі інструкції щодо вирівнювання деталей і вказує рекомендовані кріплення. Наша технічна команда також доступна по телефону чи відеодзвінку, щоб відповісти на запитання щодо встановлення — це рівень підтримки, який вирізняє наші послуги.

Постійні клієнти можуть отримати вигоду від спеціального планування виробництва та програм управління запасами для перехідних деталей від квадрата до круглого. Якщо ви є виробником систем опалення, вентиляції, вентиляції та кондиціонування, який виробляє 500 одиниць на місяць, ми можемо налаштувати регулярне замовлення з щомісячними поставками. Ми зберігаємо готові деталі на нашому складі з кліматичним контролем — вологість там не пошкодить оцинковану сталь або алюміній. Прискоріть свій цикл розробки за допомогою нашої послуги швидкого створення прототипів: якщо ви розробляєте нову вентиляційну систему і вам потрібен один зразок перехідної частини для перевірки повітряного потоку, ми можемо зробити це за 3–5 робочих днів за допомогою нашої дрібносерійної лінії з ЧПК. Це дає змогу перевірити ефективність перед тим, як замовляти партію. Наша система зберігає детальні записи історії ваших замовлень. Якщо вам потрібно повторно замовити деталь, яку ви придбали шість місяців тому, у нас уже є файл дизайну та характеристики матеріалів. Це скорочує час виконання приблизно на 30% порівняно з новими замовленнями.

Частини переходу від квадрата до круглого – це більше, ніж просто з’єднувачі; вони критичні для продуктивності системи. Вони є критично важливими компонентами для забезпечення безперебійної, безпечної та надійної роботи вашої системи. Поєднуючи спеціалізоване згинання з ЧПК, оптимізацію дизайну, знання матеріалів і прагнення до сумісності, ми гарантуємо, що кожна перехідна частина відповідає вашим вимогам щодо розмірів і продуктивності. Незалежно від того, будуєте ви комерційну мережу опалення, вентиляції та кондиціонування, промисловий хімічний трубопровід чи систему збору пилу, наші перехідні частини від квадрата до круглого бездоганно заповнюють розрив між квадратними та круглими компонентами. Хочете поговорити про свої конкретні потреби? Попросити зразок деталі? Приходьте подивитися на наш заклад? Зв'яжіться з нашою командою. Ви можете на власні очі побачити, як ми перетворюємо листовий метал на прецизійні деталі, які забезпечують ефективність і надійність ваших операцій.
