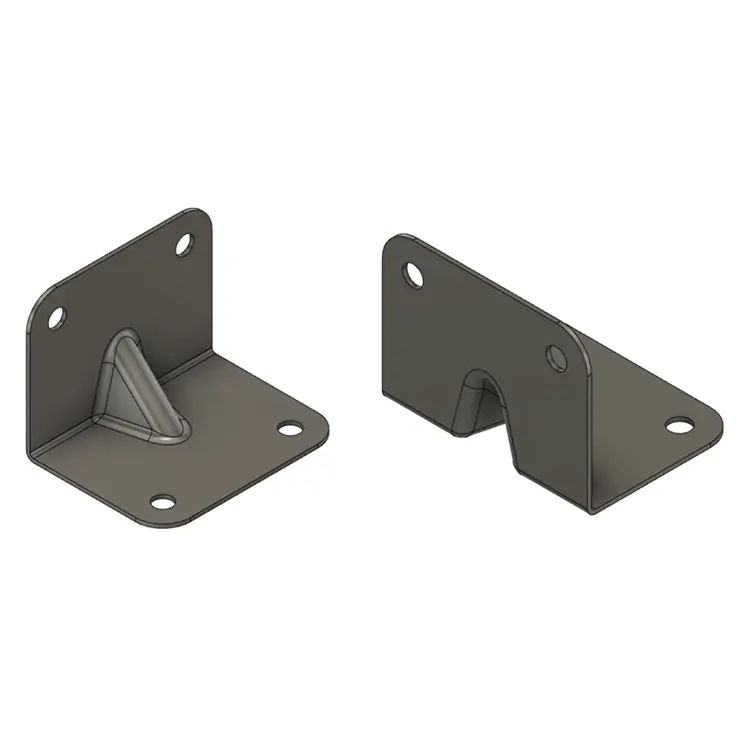

Ребро жорсткості

Згинання з ЧПУ для індивідуальних деталей з ребер жорсткості з листового металу на Difon Machinery

Виробникам таких галузей, як промислові стелажі, медичне обладнання та транспортні компоненти, часто потрібно зробити деталі з листового металу міцнішими, не додаючи зайвої ваги. Цей баланс є критичним: надмірна вага погіршує функціональність, а недостатня міцність призводить до деформації або руйнування під навантаженням. Difon Machinery Co., Ltd. є надійним постачальником послуг згинання з ЧПК, які зосереджуються на виготовленні індивідуальних ребер жорсткості. Ми спеціалізуємося на виготовленні на замовлення деталей із листового металу з інтегрованими ребрами жорсткості: панелі стелажів для важких умов, основи для медичних пристроїв, опорні рами кузова вантажівок тощо. Кожне ребро розроблено та сформовано за допомогою точного згинання з ЧПК, щоб відповідати вашим потребам — скільки ваги воно витримує, розмір деталі, матеріал. Незалежно від того, чи потрібні для вашої програми неглибокі V-подібні ребра для легких блоків електроніки чи глибокі U-подібні ребра для промислових плит, які переносять великі навантаження. Вибираючи Difon, ви усуваєте традиційний компроміс між міцністю та вагою. Ви також отримуєте партнера, який перетворює ваші функціональні потреби на справжні міцні деталі, тим самим значно підвищуючи довговічність і термін служби ваших продуктів.

Ребра жорсткості можуть виглядати як прості рельєфні лінії на листовому металі, але їх конструкція та місце їх розміщення безпосередньо впливають на те, наскільки добре деталь протистоїть згинанню, скрученню чи деформації. Загальні стандартні візерунки ребер часто неефективні для вирішення конкретних структурних проблем. Візьміть стандартну панель полиці: без ребер, і вона може провиснути, коли ви покладете на неї 50 кг. Неправильно розроблені або розташовані ребра можуть створити точки концентрації напруги, що призведе до розтріскування в основі ребра. На відміну від цього, наші індивідуальні ребра жорсткості сконструйовані для рівномірного розподілу навантажень, тому та сама панель може витримувати 150 кг або більше без згинання. Магазини основного листового металу пропонують лише попередньо встановлені візерунки ребер, що обмежує ваші можливості дизайну. Але ми ставимося до кожного проекту ребра як до вирішення проблеми. По-перше, ми працюємо з вашою командою, щоб зрозуміти, з якими силами зіткнеться ця частина. Цей спільний підхід гарантує, що ребра забезпечують цілеспрямоване структурне посилення саме там, де це необхідно.

Наша індивідуальна послуга з ребер жорсткості починається з чотирьох кроків: проектування, потім виготовлення. Він поєднує надійні принципи конструкційної інженерії з високоточним згинанням з ЧПУ, і процес починається з консультації щодо проектування, зосередженої на вимогах до несучих навантажень. Ми виходимо за межі початкових специфікацій, щоб проаналізувати та визначити оптимальну конфігурацію ребра для ваших конкретних потреб у вантажопідйомності. Наприклад, якщо вам потрібна сталева панель довжиною 1,2 м для складських полиць, яка витримує 100 кг на метр, наші інженери розрахують, як запобігти її вигину. Ми можемо запропонувати три U-подібні ребра, розташовані на відстані 300 мм уздовж панелі. Одне центральне ребро може створити точку концентрації напруги, що порушує цілісність панелі. Ми використовуємо програмне забезпечення 2D CAD, щоб намалювати ребра на конструкції вашої деталі, а потім створити «карту послідовності згинання». Це показує, як верстат з ЧПК формуватиме кожне ребро — надзвичайно важливо, щоб уникнути перекриття металу або його неправильного згинання. Для складних деталей, як-от вигнуті основи медичних пристроїв, ми навіть створюємо 3D-макети. Це дозволяє нам перевірити інтеграцію ребер із загальною геометрією, визначаючи та вирішуючи потенційні проблеми конструкції до виробництва. На цьому етапі проектування йдеться не лише про те, щоб зробити ребро, а про те, щоб зробити ребро, яке відповідає призначенню деталі.

Після того, як дизайн готовий, ми переходимо до згинання ребер з ЧПУ, і це вимагає набагато більшої точності, ніж стандартне згинання. Навіть невеликі відмінності в глибині ребра або куті можуть зробити деталь слабшою. У Difon ми маємо купу згинальних верстатів з ЧПК зі спеціальними штампами для V, U, L та Z-подібних ребер. Вони також мають динамічний контроль тиску, тож ми можемо регулювати параметри для матеріалу та конструкції ребер. Скажімо, ми робимо V-подібне ребро з холоднокатаної сталі товщиною 2 мм. Машина з ЧПК вирівнює аркуш за допомогою заднього калібру з точністю до ±0,05 мм. Потім він повільно опускає V-подібну матрицю — 5 мм на секунду — і штовхає з тиском 120 бар. Достатньо, щоб зробити кут 90°, не стоншуючи метал на згині. Для U-подібного ребра з алюмінію товщиною 1,5 мм машина виконує два етапи: спочатку згинає кожну сторону під кутом 45°, а потім закриває до 180°, щоб створити U-подібну форму. 3-секундний час витримки використовується для компенсації пружинної характеристики алюмінію, забезпечуючи точність розмірів. Для довгих ребер ми використовуємо «сегментне згинання» — машина робить ребро секціями по 200 мм. Це зберігає постійність глибини та кута на всьому протязі. Ручне згинання часто призводить до непослідовних профілів ребер і тонких плям на кінцях, що погіршує ефективність конструкції.

Після виготовлення ребер ми зосереджуємося на фінішній обробці та перевіряємо, чи достатньо міцна деталь. Ці кроки гарантують, що ребристі частини добре працюють і виглядають добре. Спочатку ми використовуємо лазерний сканер профілю, щоб перевірити форму ребра — глибину, ширину, кут. Ми порівнюємо його з файлом дизайну. Наприклад, якщо U-подібне ребро повинно мати глибину 8 мм, ми переконаємося, що воно знаходиться в межах ±0,1 мм цієї глибини по всій довжині. Це важливо для рівномірного розподілу ваги. Потім ми згладжуємо місця, де ребро зустрічається з листом, інструментом для зняття задирок із закругленим кінчиком. Немає гострих країв — вони можуть порізати когось під час збирання або зачепитися за інші частини. Для деталей, які повинні виглядати красиво (наприклад, панелі медичних пристроїв, які бачать люди), ми злегка шліфуємо, щоб ребра мали таке ж покриття, як і решта аркуша.

Окрім перевірки розмірів, ми перевіряємо міцність деталей на зразках із кожної партії. Цей рівень тестування продуктивності є ключовою відмінністю нашого сервісу. Для деталей, які витримують вагу, ми проводимо «тест на триточковий згин»: кладемо деталь на дві опори і повільно додаємо вагу до середини. Вимірюємо, наскільки вона гнеться. Якщо вам потрібно, щоб він зігнувся не більше ніж на 2 мм під вагою 100 кг, ми перевіряємо його вагою 120 кг — для безпеки. Для деталей, які вібрують, ми проводимо 24-годинний вібраційний тест. Ми встановлюємо деталь на шейкерний стіл і вдаряємо по ній з тими самими частотами, з якими вона б стикалася на вашому заводі. Ми переконалися, що ребра запобігають надто сильній вібрації — надто сильна вібрація може послабити болти або зламати внутрішні частини. Ці випробування не тільки перевіряють якість, але й надають задокументовані докази того, що деталі будуть працювати відповідно до вимог вашого застосування.

Те, що справді відрізняє наші індивідуальні послуги з ребер жорсткості, — це комплексна підтримка протягом усього виробничого циклу, а не лише виготовлення деталей. На етапі перевірки конструкції ми пропонуємо недорогі зразки: 5–10 ребристих деталей, щоб ви могли перевірити відповідність, як вони працюють і яку вагу витримують. Якщо зразок не відповідає очікуваним характеристикам (наприклад, демонструє надмірний прогин), наші інженери вдосконалять дизайн ребра без додаткових витрат. Це може включати регулювання глибини ребер, кількості або профілю — будь-яка оптимізація, необхідна для досягнення цільової продуктивності. Для великих виробничих тиражів ми пропонуємо гнучку доставку. Потрібні запчастини вчасно для вашої конвеєрної лінії? Ми можемо це зробити. Ми також безпечно зберігаємо ваші дизайни ребер. Тож якщо вам потрібно повторно замовити через 6 місяців або рік, ми швидко підготуємо специфікації — без затримок.

Ми усвідомлюємо, що багато клієнтів можуть не мати внутрішнього досвіду проектування конструкцій. Ось чому ми пропонуємо безкоштовну допомогу в проектуванні індивідуальних ребер жорсткості. Наші інженери можуть переглянути існуючі конструкції деталей, знайти слабкі місця та запропонувати ребра, які зроблять його міцнішим, не коштуючи більше. Минулого місяця до нас прийшов клієнт, який виготовляв медичні візки. Їх основа була надто хиткою. Ми запропонували два неглибокі V-подібні ребра по довжині — не потрібно було використовувати товстіший метал, що заощадило гроші. Тепер він достатньо міцний для їхнього обладнання. Цей спільний підхід сприяє партнерству, спрямованому на підвищення загальної якості та продуктивності вашого продукту.

У Difon Machinery Co., Ltd. ми вважаємо, що індивідуальні ребра жорсткості — це більше, ніж просто лінії на листовому металі — саме вони роблять деталі надійними та довговічними. Завдяки інтеграції аналітичного дизайну, точного виробництва, ретельного тестування та спеціалізованої підтримки ми поставляємо ребристі деталі, які адаптовані до ваших потреб, виготовлені для довговічності та доставлені вчасно. Кожна ребриста деталь, яку ми виготовляємо, адаптована до ваших потреб, створена для довговічності та доставлена ​​вчасно. Якщо ви зміцнюєте полиці, стабілізуєте медичне спорядження чи зміцнюєте деталі вантажівки, ми готові перетворити ваші потреби в міцність у робочі деталі. Готові обговорити ваші вимоги до ребер жорсткості? Потрібен зразок? Завітайте до нашого магазину. Подивіться самі, як ми перетворюємо листовий метал на міцні, надійні компоненти, які забезпечують плавну та безперебійну роботу вашого бізнесу.
